A análise termográfica é uma das tecnologias mais eficientes e modernas para identificar anomalias invisíveis a olho nu, permitindo detectar falhas, sobreaquecimentos e perdas energéticas antes que se tornem problemas maiores.
Utilizando câmeras infravermelhas de alta precisão, essa técnica tem se tornado indispensável no setor industrial, elétrico, predial e até na medicina.
Neste artigo, vamos explorar o que é, como funciona, onde aplicar e por que a análise termográfica é hoje um dos métodos mais seguros e confiáveis para diagnóstico preventivo.
Boa leitura!
O que é análise termográfica?
A análise termográfica é um método de avaliação baseado na detecção da radiação infravermelha emitida pelos objetos.
Todo corpo com temperatura acima do zero absoluto emite esse tipo de radiação, e as câmeras termográficas conseguem convertê-la em imagens coloridas.
Essas imagens revelam padrões térmicos que indicam aquecimentos anormais, falhas ocultas ou irregularidades no funcionamento de equipamentos.
Em outras palavras, trata-se de um mapeamento térmico que identifica variações de temperatura sem contato físico, sem desmontagem e sem interrupção de operação. Isso garante agilidade, precisão e segurança, três características essenciais em inspeções industriais, prediais e elétricas.
Como funciona a análise termográfica?

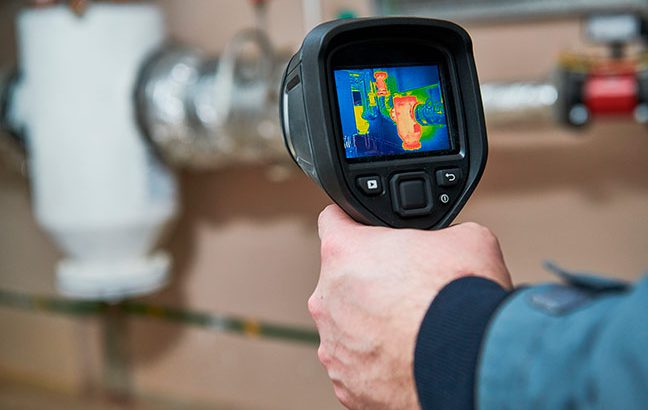

A análise termográfica funciona através de câmeras infravermelhas capazes de captar a radiação térmica emitida pelos materiais. O processo envolve algumas etapas fundamentais:
1. Captura da radiação infravermelha
As câmeras de termografia possuem sensores extremamente sensíveis que detectam diferentes emissões térmicas em um equipamento ou superfície. Quanto maior a temperatura, maior é a radiação captada.
2. Conversão da radiação em imagem
Após captar a radiação, o equipamento converte os sinais térmicos em uma imagem colorida. As cores variam entre tons quentes (vermelho, amarelo, laranja) e tons frios (azul, roxo, verde). Essa paleta torna fácil visualizar pontos de aquecimento anormal.
3. Interpretação dos termogramas
Um termografista certificado analisa os padrões térmicos para identificar possíveis falhas, riscos e anomalias. Essa interpretação é crucial, pois condições ambientais, emissividade e materiais influenciam na precisão da leitura.
4. Relatório técnico
Ao final, é entregue um relatório detalhado com imagens térmicas, análises e recomendações. Esse documento orienta ações preventivas ou corretivas, garantindo maior segurança operacional.
Principais aplicações da análise termográfica
A ampla gama de aplicações é um dos motivos para a Análise termográfica ser tão utilizada em diferentes setores. Veja os principais:

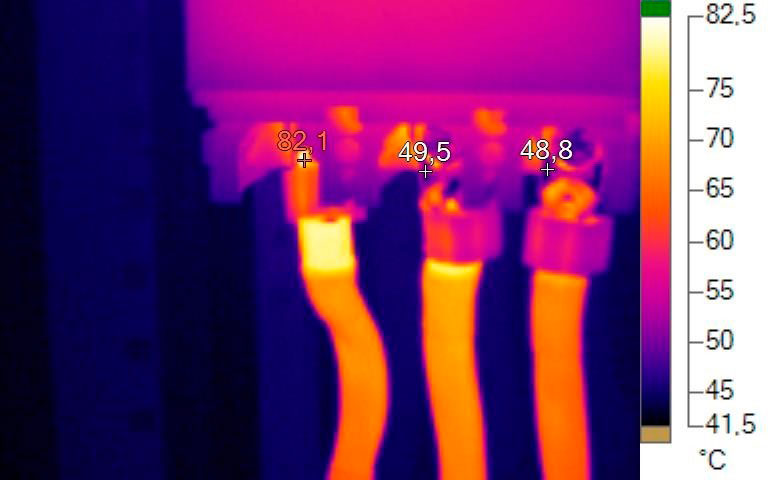

1. Instalações elétricas
A inspeção termográfica é fundamental para detectar:
- Aquecimentos em disjuntores e fusíveis
- Falhas em conexões
- Sobrecarga em cabos
- Desequilíbrios de fases
Ao identificar anomalias antes que se transformem em falhas graves, a técnica evita paradas de produção, incêndios e prejuízos significativos.
2. Equipamentos mecânicos
A termografia permite detectar:
- Atrito excessivo
- Desalinhamento
- Problemas em rolamentos
- Desgaste precoce
Equipamentos com aquecimento acima do normal indicam problemas que podem levar à quebra inesperada.
Confira: Alinhamento a laser: o que é e como funciona
3. Predial e construção civil
Na construção civil, a análise auxilia na:
- Detecção de infiltrações
- Identificação de falhas no isolamento térmico
- Localização de vazamentos
- Análise de falhas estruturais não visíveis
Esse tipo de avaliação traz economia e preserva a integridade do imóvel.
4. Inspeção em painéis solares
Com o crescimento da energia fotovoltaica, a Análise termográfica tornou-se essencial para detectar:
- Células quentes
- Falhas internas
- Perda de eficiência
- Danos por impacto ou intempéries
Essa inspeção garante maior produtividade e vida útil do sistema solar.
Vantagens da Análise termográfica
Existem diversas vantagens que tornam a Análise termográfica uma das técnicas mais utilizadas em manutenção preditiva, inspeções complexas e diagnósticos avançados.
1. Não requer contato físico
As câmeras podem fazer medições a distância, garantindo segurança mesmo em ambientes perigosos.
2. Não exige parada de operação
A inspeção pode ser realizada com máquinas em funcionamento, evitando custos de desligamento.
3. Alta precisão
Apenas a termografia consegue evidenciar pequenas variações térmicas que indicam problemas futuros.
4. Prevenção de falhas e acidentes
Ao identificar riscos antes que se agravem, reduz perdas, aumenta a segurança e melhora a eficiência operacional.
5. Economia de manutenção
Com relatórios completos e diagnósticos precisos, as empresas podem planejar manutenções corretivas e preventivas com mais eficácia.
6. Aplicação versátil
A técnica é útil em setores elétricos, mecânicos, prediais, energéticos, médicos e muito mais.
Quem pode realizar a Análise termográfica?
Para garantir resultados confiáveis, a Análise termográfica deve ser realizada por um profissional capacitado, certificado e treinado para interpretar termogramas corretamente. O termografista deve ter conhecimento sobre:
- Emissividade dos materiais
- Interferências ambientais
- Temperatura refletida
- Características dos equipamentos avaliados
Interpretar de forma errada uma imagem térmica pode levar a decisões equivocadas, riscos de segurança e custos indevidos.
Erros comuns na Análise termográfica
Embora seja extremamente eficiente, a técnica pode ser comprometida se alguns cuidados não forem tomados. Entre os erros mais comuns, estão:
- Não considerar a emissividade correta
- Realizar inspeções sob forte incidência solar
- Ignorar a calibragem da câmera
- Utilizar equipamento inadequado
- Não seguir normas de termografia
Esses fatores influenciam diretamente na leitura térmica e podem distorcer os resultados.
Equipamentos utilizados na Análise termográfica
Os principais equipamentos utilizados são:
1. Câmeras termográficas
São os dispositivos responsáveis por captar e registrar a radiação infravermelha. Variam em resolução, sensibilidade e alcance.
2. Software de análise
Programas específicos permitem interpretar, medir e registrar as imagens térmicas de forma precisa.
3. Acessórios complementares
Incluem lentes especiais, tripés, baterias extras e dispositivos de medição auxiliar.
Leia também: Manutenção industrial: tipos, vantagens e quando usar cada um
Quando vale a pena investir em uma análise termográfica?
A análise termográfica é recomendada sempre que houver risco de falha, sobrecarga, desgaste ou suspeita de mau funcionamento invisível a olho nu. Ela é indispensável em:
- Empresas que operam máquinas críticas
- Indústrias com grande consumo elétrico
- Obras e inspeções sanitárias
- Instalações fotovoltaicas
- Sistemas de climatização
- Manutenção preditiva contínua
Em praticamente todos os cenários, o investimento é baixo comparado ao custo de possíveis danos.
Agende seu serviço de análise termográfica
A análise termográfica é uma ferramenta poderosa e indispensável para identificar falhas ocultas, riscos e sobreaquecimentos que poderiam comprometer a segurança e o desempenho de sistemas elétricos, mecânicos e prediais.
Graças à sua capacidade de detectar variações mínimas de temperatura e gerar um diagnóstico preciso sem contato ou interrupção das operações, a termografia tornou-se uma das soluções mais valorizadas na manutenção moderna.
Ao investir em uma análise termográfica, empresas e profissionais garantem eficiência, economia e prevenção, reforçando a importância desse método avançado para um futuro mais seguro e tecnológico.
