Em ambientes industriais, a confiabilidade dos equipamentos é fundamental para garantir produtividade, segurança e redução de custos operacionais. Uma falha inesperada em componentes elétricos ou mecânicos pode interromper processos, gerar prejuízos financeiros e até colocar colaboradores em risco.
Nesse contexto, a análise termográfica se destaca como uma das técnicas mais eficientes para identificar problemas antes que eles evoluam para falhas graves. Por meio da detecção de variações de temperatura em equipamentos e sistemas, essa tecnologia permite realizar diagnósticos precisos sem a necessidade de interromper a operação.
Neste artigo, você entenderá o que é análise termográfica, como ela funciona, suas principais aplicações e os benefícios que oferece para a manutenção preventiva e preditiva.
O que é análise termográfica?
A análise termográfica é uma técnica de inspeção que utiliza câmeras infravermelhas para captar e registrar a radiação térmica emitida por objetos, máquinas e componentes.
Todos os corpos emitem calor em diferentes intensidades. A câmera termográfica converte essa radiação em imagens térmicas, conhecidas como termogramas, que mostram a distribuição de temperatura em determinada superfície.
Com essas informações, é possível identificar pontos de aquecimento anormal que podem indicar falhas em desenvolvimento, desgaste de componentes, sobrecargas ou problemas de funcionamento.
Uma das principais vantagens da análise termográfica é que ela pode ser realizada sem contato físico com o equipamento e sem interromper sua operação.
Como funciona a análise termográfica?

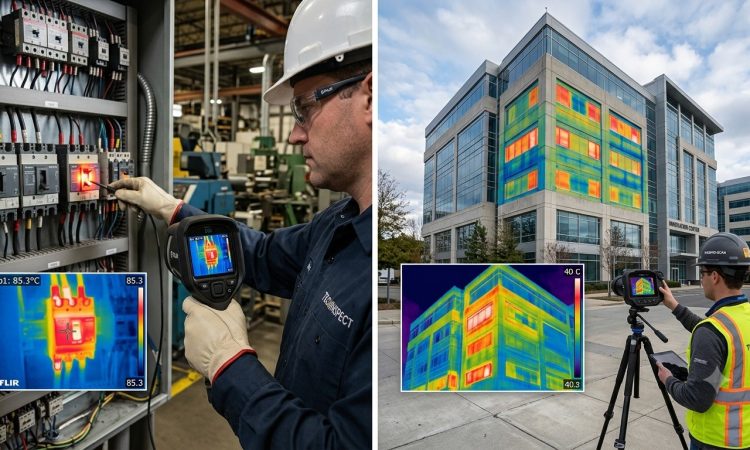

O processo começa com a utilização de uma câmera termográfica especializada. Durante a inspeção, o equipamento captura imagens térmicas de motores, painéis elétricos, transformadores, sistemas mecânicos e outros ativos industriais.
Os dados coletados são analisados por profissionais qualificados, que interpretam os padrões de temperatura e identificam possíveis anomalias.
Quando uma região apresenta temperatura significativamente superior à esperada para sua condição operacional, isso pode indicar a existência de um problema que exige atenção.
Entre os sinais mais comuns detectados pela análise termográfica estão:
- Conexões elétricas frouxas;
- Sobrecargas em circuitos;
- Desequilíbrio de fases;
- Atrito excessivo em componentes mecânicos;
- Falhas em rolamentos;
- Deficiências de lubrificação;
- Problemas em sistemas de isolamento térmico;
- Desgaste prematuro de equipamentos.
Aplicações da análise termográfica em sistemas elétricos
A área elétrica é uma das que mais se beneficia da utilização da análise termográfica.
Grande parte das falhas elétricas apresenta aumento gradual de temperatura antes da ocorrência de um curto-circuito, interrupção ou queima de componentes.
Por isso, a inspeção termográfica é amplamente utilizada em:
Painéis elétricos
Painéis de distribuição concentram diversos componentes sujeitos a aquecimento excessivo. A análise termográfica permite identificar:
- Disjuntores sobrecarregados;
- Barramentos aquecidos;
- Fusíveis defeituosos;
- Conexões mal apertadas;
- Contatores com desgaste.
A identificação precoce desses problemas evita paradas inesperadas e reduz riscos de incêndio.
Transformadores
Transformadores operam constantemente sob carga e podem desenvolver pontos de aquecimento anormal.
A análise termográfica ajuda a detectar:
- Sobrecarga operacional;
- Falhas de isolamento;
- Problemas em conexões;
- Deficiências de ventilação.
Subestações elétricas
Em subestações, a inspeção térmica auxilia na avaliação de:
- Chaves seccionadoras;
- Conectores;
- Isoladores;
- Disjuntores;
- Barramentos.
A prevenção de falhas nesses sistemas é essencial para evitar interrupções no fornecimento de energia.
Leia também: Balanceamento dinâmico: entenda o que é e como funciona
Sistemas fotovoltaicos
A análise termográfica também é amplamente aplicada em usinas solares e sistemas fotovoltaicos.
Ela permite identificar:
- Células defeituosas;
- Hot spots (pontos quentes);
- Problemas de conexão;
- Módulos com baixo desempenho.
Aplicações da análise termográfica em sistemas mecânicos
Além da área elétrica, a análise termográfica desempenha papel importante na manutenção mecânica.
Equipamentos mecânicos normalmente apresentam alterações térmicas quando operam sob condições inadequadas.
Motores industriais
Motores elétricos podem apresentar aquecimento excessivo devido a:
- Sobrecarga;
- Falta de ventilação;
- Problemas em rolamentos;
- Desbalanceamento;
- Falhas de alinhamento.
A termografia ajuda a identificar esses problemas antes que ocorram danos permanentes.
Rolamentos
Os rolamentos estão entre os componentes mais críticos da indústria.
Quando apresentam desgaste ou lubrificação inadequada, sua temperatura tende a aumentar.
A inspeção termográfica permite detectar esse comportamento precocemente, evitando quebras e paradas não planejadas.
Bombas industriais
Bombas podem apresentar aumento de temperatura devido a:
- Cavitação;
- Atrito excessivo;
- Desalinhamento;
- Problemas mecânicos internos.
A análise térmica auxilia na identificação dessas condições de forma rápida e segura.
Sistemas de transmissão
Correias, acoplamentos e engrenagens também podem ser monitorados por termografia.
Mudanças na distribuição térmica costumam indicar desgaste ou necessidade de manutenção.
Benefícios da análise termográfica para a indústria
A utilização da análise termográfica oferece uma série de vantagens para empresas que buscam maior confiabilidade operacional.
Redução de paradas não programadas
Ao identificar falhas em estágio inicial, a empresa pode planejar intervenções antes que ocorram quebras inesperadas.
Isso reduz significativamente o tempo de inatividade dos equipamentos.
Aumento da segurança
Muitos problemas elétricos geram aquecimento excessivo que pode resultar em incêndios ou acidentes.
A inspeção termográfica contribui para a criação de ambientes mais seguros para colaboradores e instalações.
Diminuição dos custos de manutenção
Corrigir um problema ainda em sua fase inicial costuma ser muito mais barato do que substituir equipamentos danificados ou lidar com paradas de produção.
Maior vida útil dos equipamentos
A manutenção baseada em dados reais de condição permite preservar os ativos industriais por mais tempo.
Inspeção sem interrupção da operação
Diferentemente de outros métodos de inspeção, a análise termográfica pode ser realizada enquanto os equipamentos permanecem em funcionamento.
Isso garante maior produtividade e reduz impactos na operação.
Análise termográfica e manutenção preditiva
A manutenção industrial evoluiu significativamente nos últimos anos.
Hoje, cada vez mais empresas adotam estratégias preditivas para monitorar continuamente a condição de seus ativos.
Nesse cenário, a análise termográfica tornou-se uma ferramenta indispensável.
Ao fornecer informações precisas sobre o comportamento térmico dos equipamentos, ela permite que equipes de manutenção tomem decisões baseadas em evidências, substituindo intervenções corretivas emergenciais por ações planejadas.
A integração da termografia com outras técnicas, como análise de vibração, ultrassom industrial e monitoramento de óleo lubrificante, cria um sistema robusto de gestão da saúde dos ativos.
Quando realizar uma análise termográfica?
A frequência ideal depende de diversos fatores, como:
- Criticidade dos equipamentos;
- Ambiente operacional;
- Histórico de falhas;
- Exigências normativas;
- Intensidade de uso dos ativos.
Em muitos casos, empresas realizam inspeções trimestrais, semestrais ou anuais.
Equipamentos críticos podem exigir monitoramento mais frequente para garantir máxima confiabilidade operacional.
Uma avaliação técnica especializada ajuda a definir o cronograma mais adequado para cada instalação.
Como escolher uma empresa especializada?
Para obter resultados confiáveis, é fundamental contar com profissionais capacitados e equipamentos adequados.
Ao contratar um serviço de análise termográfica, considere:
- Certificações técnicas da equipe;
- Experiência em ambientes industriais;
- Qualidade dos equipamentos utilizados;
- Capacidade de emissão de relatórios detalhados;
- Conhecimento em manutenção preditiva.
Um relatório completo deve apresentar imagens térmicas, identificação das anomalias encontradas, classificação de criticidade e recomendações de correção.
Faça sua análise termográfica com a Predimec
A análise termográfica é uma das ferramentas mais eficientes para prevenir falhas elétricas e mecânicas na indústria. Por meio da identificação precoce de anomalias térmicas, ela contribui para aumentar a segurança, reduzir custos de manutenção e evitar paradas inesperadas.
Além de fornecer diagnósticos precisos sem interromper a operação, a técnica fortalece programas de manutenção preditiva e ajuda as empresas a alcançarem maior confiabilidade operacional.
Investir em análises termográficas periódicas significa adotar uma postura preventiva, protegendo equipamentos, processos produtivos e resultados financeiros. Em um cenário industrial cada vez mais competitivo, antecipar falhas deixou de ser um diferencial e passou a ser uma necessidade estratégica.
